آشنایی کلی با محیط سالیدورکس
امروز می خواهیم به دنیای جذاب و پرکاربرد نرم افزار سالیدورکس سری بزنیم. این نرم افزار یکی از پرچمداران صنعت طراحی سه بعدی است که امکانات ویژه ای برای مدل سازی قطعات مکانیکی و مونتاژها فراهم می کند. در ادامه قصد داریم محیط کاربری ابزارها و تکنیک های کاربردی این نرم افزار را به صورت خلاصه و دوستانه معرفی کنیم تا شما با خیالی راحت شروع به یادگیری آن کنید.
سالیدورکس چیست و چه کاربردی دارد؟
سالیدورکس یک نرم افزار طراحی سه بعدی مکانیکی است که توسط شرکت Dassault Systèmes توسعه داده شده است. این نرم افزار بیشتر برای مدل سازی قطعات و مجموعه ها شبیه سازی عملکرد و آنالیز استحکام قطعات صنعتی استفاده می شود. اگر به دنبال نرم افزاری هستید که هم قدرتمند و هم کاربرپسند باشد سالیدورکس انتخاب مناسبی است.
شروع کار با محیط سالیدورکس
صفحه ی اصلی و نوار ابزارها
پس از نصب و اجرای نرم افزار اولین چیزی که با آن روبرو می شوید صفحه ی اصلی نرم افزار است که شامل چندین بخش مختلف برای دسترسی سریع به ابزارهای طراحی رسم و ویرایش مدل هاست. این بخش ها شامل نوار ابزارها منوی تنظیمات نوار مرور (FeatureManager) و فضای کاری است.
FeatureManager : مدیریت اجزای مدل
FeatureManager جایی است که می توانید همه ی ویژگی های طراحی خود را ببینید. این قسمت به شما امکان می دهد تا قطعات اسکچ ها و مراحل طراحی خود را مدیریت کنید. همچنین اگر نیاز به تغییرات جزئی دارید از این بخش می توانید به راحتی ویژگی ها را ویرایش کنید.
ابزارهای اولیه برای طراحی دو بعدی (Sketch)
اسکچ (Sketch) چیست؟
Sketch در سالیدورکس به معنی طراحی دوبعدی است که پایه ی اصلی برای مدل های سه بعدی می باشد. با ابزارهای اسکچ شما می توانید خطوط دایره ها مستطیل ها و بسیاری اشکال دیگر را رسم کنید که بعداً به کمک آن ها حجم سه بعدی ایجاد خواهید کرد.
دستورات مهم در بخش Sketch
- Line : ترسیم خطوط مستقیم
- Circle : رسم دایره با شعاع مشخص
- Rectangle : ایجاد مستطیل در ابعاد مختلف
- Trim : برش بخش های اضافی از اسکچ
نکته : برای طراحی دقیق تر از ابزارهایی مثل Smart Dimension استفاده کنید تا اندازه ها و ابعاد دلخواهتان را مشخص کنید.
از اسکچ به مدل سه بعدی : ابزارهای فیچری (Feature)
بعد از تکمیل اسکچ زمان آن رسیده که آن را به مدل سه بعدی تبدیل کنید. در این بخش ابزارهای قدرتمندی وجود دارند که به شما امکان ایجاد حجم و شکل سه بعدی را می دهند.
ابزارهای سه بعدی پایه ای
- Extrude Boss/Base : ایجاد حجم با کشیدن اسکچ در جهت عمودی.
- Revolve : چرخاندن اسکچ به دور محور برای ایجاد شکل های گرد.
- Cut : حذف قسمتی از حجم با استفاده از اسکچ یا شکل های مختلف.
جدول ابزارهای Sketch و Feature
| ابزار | کاربرد | توضیحات |
| Line | رسم خط مستقیم | پایه ی بسیاری از طرح های دوبعدی |
| Circle | رسم دایره | ابزاری مهم برای مدل های گرد |
| Extrude | ایجاد حجم | حجم دهی به اسکچ در جهت مشخص |
| Revolve | چرخش حول محور | مناسب برای قطعات دایره ای مثل پیچ و مهره |

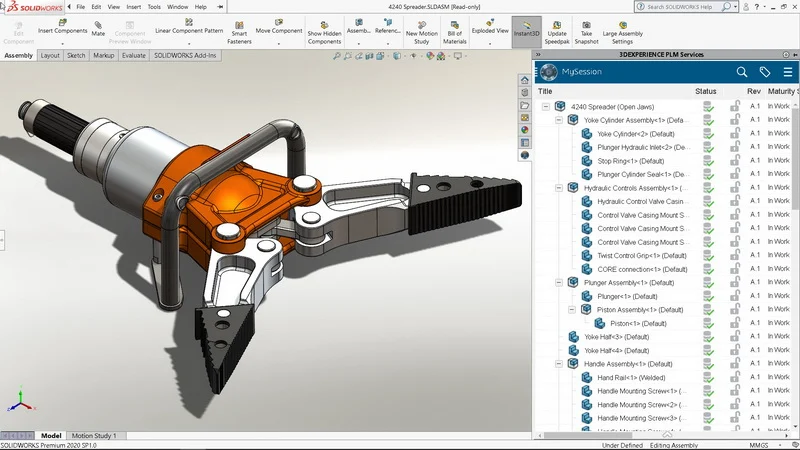

مونتاژ قطعات : بخش Assembly
در بخش Assembly شما می توانید قطعات مختلفی که قبلاً طراحی کرده اید را کنار هم بگذارید و مجموعه های مونتاژی بسازید. این بخش به شما امکان می دهد تا قطعات را بچرخانید جابجا کنید و از تناسب آن ها مطمئن شوید.
تنظیمات مونتاژ و استفاده از Mates
برای ایجاد یک مجموعه مونتاژی دقیق از Mate استفاده کنید. این ابزار اجازه می دهد تا قطعات را با هم در محل درست قرار دهید. انواع مختلفی از Mate مثل Coincident Parallel و Tangent وجود دارد که هر کدام برای موقعیت دهی متفاوتی مناسب هستند.
تکنیک های پیشرفته در سالیدورکس
طراحی قطعات پیچیده با استفاده از Spline
برای طراحی قطعات با شکل های منحنی پیچیده ابزار Spline به شما کمک می کند. با این ابزار می توانید خطوط منحنی دلخواهی رسم کرده و شکل های خاصی ایجاد کنید که در بسیاری از طراحی های صنعتی کاربرد دارند.
شبیه سازی و آنالیز استحکام قطعات
یکی از ویژگی های مهم سالیدورکس امکان شبیه سازی عملکرد قطعات و تحلیل استحکام است. با این قابلیت می توانید قبل از ساخت واقعی نیروها و فشارها را روی قطعات بررسی کنید تا از کیفیت و دوام آن ها مطمئن شوید.
چند توصیه برای یادگیری بهتر سالیدورکس
- تمرین روزانه : برای تسلط بر ابزارها هر روز حداقل ۳۰ دقیقه زمان بگذارید.
- استفاده از ویدیوهای آموزشی : بسیاری از ویدیوهای آموزشی رایگان هستند و می توانید تکنیک های مختلف را از این طریق یاد بگیرید.
- پروژه های کوچک طراحی کنید : با شروع پروژه های ساده یادگیری را لذت بخش کنید و سپس به سراغ طراحی های پیچیده تر بروید.
جدول تنظیمات اولیه ی نرم افزار
| تنظیمات | کاربرد | توضیحات |
| Unit System | تنظیم واحد اندازه گیری | معمولاً میلی متر یا اینچ استفاده می شود |
| Grid and Snap | تنظیمات شبکه ای | برای دقت بیشتر در رسم اسکچ |
| View Orientation | تنظیم دید | تغییر زاویه ی دید به نمای های مختلف |
نتیجه گیری
نرم افزار سالیدورکس با امکانات گسترده و ابزارهای حرفه ای خود یکی از بهترین گزینه ها برای طراحان صنعتی و مهندسان مکانیک است. اگر به دنبال یادگیری طراحی سه بعدی هستید آموزش solidworks می تواند تجربه ای فوق العاده و چالش برانگیز برایتان باشد.
پرسش و پاسخ متداول
- چقدر طول می کشد تا سالیدورکس را به خوبی یاد بگیرم؟
- با تمرین روزانه و استفاده از منابع آموزشی معمولاً در مدت ۳ تا ۶ ماه می توانید به مهارت قابل قبولی برسید.
- آیا برای کار با سالیدورکس به کامپیوتر قوی نیاز دارم؟
- بله سالیدورکس یک نرم افزار سنگین است و برای اجرای روان آن بهتر است از کامپیوترهایی با پردازنده ی قوی و رم بالا استفاده کنید.
- آیا یادگیری سالیدورکس برای شبیه سازی های صنعتی کافی است؟
- بله با وجود ابزارهای شبیه سازی داخلی در سالیدورکس می توانید بسیاری از تست های استحکام و عملکرد قطعات را به راحتی انجام دهید.
با آرزوی موفقیت در یادگیری سالیدورکس!
